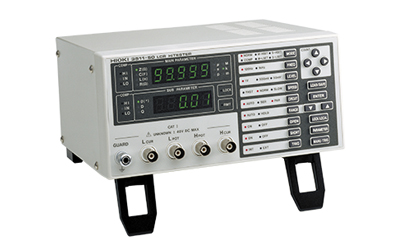

LCR 하이테스터 3511-50 (단종)

| 제품 번호(발주 코드)

	특징
3511-50	측정 주파수 : 120 Hz 및 1 kHz
테스트 픽스처는 본체에 포함되어 있지 않습니다. 옵션의 테스트 픽스처▪프로브를 선택하십시오. ※ RS-232C용 연결 케이블에 대해 : 시판되는 인터링크 대응 크로스 케이블을 사용할 수 있습니다. RS-232C 케이블 9637은 하드웨어 흐름 제어를 사용하지 않는 경우에만 사용할 수 있습니다.


측정 파라미터	\|Z\|, θ, R, C, L, D (tanδ), Q
측정 범위	\|Z\|, R : 10 mΩ~200.00 MΩ θ : -90.00 ° ~ + 90.00 ° C (120 Hz) : 9.40 pF~ 999.99 mF, C (1 kHz) : 0.940 pF~ 99.999 mF L (120 Hz) : 14.00 μH~200.00 kH, L (1 kHz) : 1.600 μH~20.000 kH D : 0.0001~ 1.9900, Q : 0.85~ 999.99
기본 정확도	\|Z\| : ± 0.08 % rdg. θ : ± 0.05 °
측정 주파수	120 Hz 또는 1 kHz
측정 신호 레벨	50 Mv, 500 mV, 1 V rms
출력 임피던스	50 Ω
디스플레이	LED (5 자리 표시, 풀 스케일 카운트는 레인지에 따라)
측정 시간	120 Hz : FAST : 13 ms, NORMAL : 90 ms, SLOW : 400 ms 1 kHz : FAST : 5 ms, NORMAL : 60 ms, SLOW : 300 ms
DC 바이어스	DC 전압 / DC 전류를 측정 신호에 중첩 가능 (옵션의 유닛과 외부의 정전압원 / 정전류원이 필요)
기능	설정 조건 기억, 측정값의 콤퍼레이터 비교, 제어용 입출력 (EXT.I / O), GP-IB (옵션) 또는 RS-232C 인터페이스
전원	AC 100/120/220/240 V ± 10 % (선택 가능), 50/60 Hz, 20 VA max.
치수 · 질량	210W × 100H × 168D mm, 2.5 kg
부속품	사용설명서 × 1 전원 코드 × 1, 전원 예비 휴즈 × 1, 접지 어댑터 (국내 100V 용) × 1

프로브/테스트 픽스처
접속 코드 9165 코드 양끝이 금속BNC, 금속 BNC단자에 사용, 1.5 m	테스트 픽스처 9262 직결형, DC~8MHz, 측정가능 단자직경: 0.3~2mm	SMD 테스트 픽스처 9263 직결형, DC~8MHz, 시료치수:1~10mm	SMD 테스트 픽스처 9677 직결형, 측면에 전극이 있는 SMD용, DC~120MHz, 시료치수:3.5 ±0.5mm
SMD 테스트 픽스처 9699 직결형, 밑면에 전극이 있는 SMD용, DC~120MHz, 시료치수: 폭1.0~4.0mm, 높이1.5mm 이하	콘택트 팁 IM9901 L2001의 선단교체용 범용크기, L2001에 부속	콘택트 팁 IM9902 L2001의 선단교체용 소형크기	4단자 프로브 9140 DC~8MHz DC~100 kHz, 1m, 75Ω
SMD 테스트 픽스처 IM9100 직결형 바닥면에 전극이 있는 SMD용 DC~8MHz 측정가능 시료치수: 0402~1005 (JIS)	SMD 테스트 픽스처 IM9110 직결형 2단자측정 DC~1MHz 측정가능 시료치수: 0201 (JIS)	테스트 픽스처 L2001 DC~8MHz 50Ω 선단 전극 간격: 0.3~6mm	DC 바이어스 전류 유닛 9269 42Hz~100kHz, 최대인가전류 DC±2A
DC 바이어스 전압 유닛 9268 42Hz~5 MHz, 최대인가전압 DC±40V	테스트 픽스처 9261 DC~8MHz, 1m, 75Ω	접속 코드 9166 금속BNC - 클립, 1.5 m
