고대역 Microwave/RF 용 어댑터

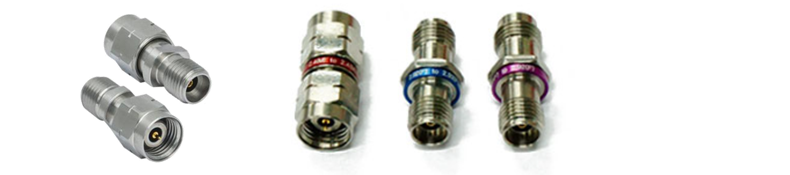

J-Link JAD Series
고대역/고성능 어댑터

국내 어댑터 전문업체와 협업하여 ODM방식으로 생산되는 가성비 최고의 고대역/고성능 어댑터로서
㈜제이스의 엄격한 품질관리와 보증이 제공됩니다.

| 제품의 특징

  • • MIL-STD-348 충족
  • • 6 GHz / 18GHz / 40GHz/ 50GHz 등 다양한 커넥터 고유의 Bandwidth 지원
  • • Phase Matched 어댑터 : ±2도 이내의 위상차
  • • 고대역 에서도 낮은 VSWR
  • • 고성능 대비 경제적인 가격

| 지원되는 커넥터와 매칭에 따른 Bandwidth

Model Frequency Interface VSWR Max.
JADK1K1 DC ~ 40GHz 2.92mm(male) to 2.92mm(male) <1.22
JADK1K0 DC ~ 40GHz 2.92mm(male) to 2.92mm(female) <1.22
JADK0K0 DC ~ 40GHz 2.92mm(female) to 2.92mm(female) <1.22
JADV1K1 DC ~ 40GHz 2.4mm(male) to 2.92mm(male) <1.22
JADV1K0 DC ~ 40GHz 2.4mm(male) to 2.92mm(female) <1.22
JADV0K1 DC ~ 40GHz 2.4mm(female) to 2.92mm(male) <1.22
JADV0K0 DC ~ 40GHz 2.4mm(female) to 2.92mm(female) <1.22
JADV1V1 DC ~ 50GHz 2.4mm(male) to 2.4mm(male) <1.25
JADV1V0 DC ~ 50GHz 2.4mm(male) to 2.4mm(female) <1.25
JADV0V0 DC ~ 50GHz 2.4mm(female) to 2.4mm(female) <1.25
JADSMP1K1 DC ~ 40GHz SMP(male) to 2.92mm(male) <1.25
JADSMP1K0 DC ~ 40GHz SMP(male) to 2.92mm(female) <1.25
JADSMP0K1 DC ~ 40GHz SMP(female) to 2.92mm(male) <1.25
JADSMP0K0 DC ~ 40GHz SMP(female) to 2.92mm(female) <1.25
SMA(m) SMA(f) N(m) N(f) DIN(m) DIN(f) 2.92(m) 2.92(f) 2.4(m) 2.4(f)
SMA(m) 18GHz 6GHz 6GHz
SMA(f)) 8GHz
N(m) 6GHz 6GHz
N(f) 6GHz 8GHz 11GHz 6GHz
DIN(m) 6GHz 6GHz
DIN(f) 6GHz
2.92(m) 40GHz 40GHz 40GHz 40GHz
2.92(f) 40GHz 40GHz 40GHz 40GHz
2.4(m) 40GHz 40GHz 50GHz 50GHz
2.4(f) 40GHz 40GHz 50GHz 50GHz
MMCX(m) 6GHz
