RF 스위치
J-Link JSS Series
RF 스위치 시스템

국내 스위치 시스템 제작 전문업체와 협업하여 자체 제작 및 ODM/OEM 방식으로 생산되는 제품들로서,
㈜제이스의 엄격한 품질관리와 보증이 제공됩니다.

| RF Switch

  • • 고주파 신호경로를 소프트웨어를 이용하여 자동으로 신호결선을 변경하는 장비입니다.
  • • 다수의 측정장비와 측정시료를 한번에 자동으로 측정이 가능하도록 구성이 가능합니다.
  • • 사용자의 요구사항에 맞춰서 구현이 가능합니다.
  • • 지원가능 스위치 포트 : 2~52포트
  • • 주파수 : DC~26 GHz
  • • 입/출력포트 : SMA, N 타입 등

| 독립형 RF Switch System

  • • Windows10 기반의 제어용 GUI 가 탑재된 독립형 스위치 시스템


  • Frequency Range 10 MHz ~ 6 GHz
    No. of channel Max 32 ch. ( 1x8 module 4EA )
    VSWR 1.45:1 maximum
    RF Power @ into termination +24 dBm
    RF Power @ Through path +30 dBm ( 10 MHz ~ 40 MHz ) / +35 dBm (40 MHz ~ 6GHz)
    RF Connector SMA female

    | Modular RF Switch System

  • • 사용자의 필요에 따라서 최대 52채널의 자유로운 채널 구성이 가능한 Module형 Switch System


  • Frequency Range DC to 18 GHz
    No. of channel Max 52 ch. (모듈형태로 구성)
    RF Switch Configuration(Default) SPDT 12, SD6T 4, DPDT 2
    Slot Qty. Max. 22 Slot
    RF Connector Type-N(F)

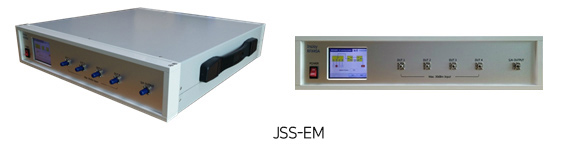

    | Electro Mechanical RF Switch System

  • • High Power 의 장점을 갖는 Electro Mechanical 스위치 시스템


  • Frequency Range DC to 40GHz
    No. of channel 4~8 ch
    VSWR 1.7:1 maximum
    Max. RF Input Power +30 dBm (1Watt)
    RF Connector 2.92mm female

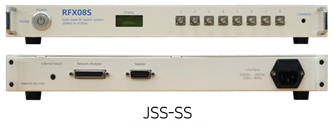

    | Solid State RF Switch System

  • • 빠른 속도와 높은 빈도의 스위칭에 적합한 스위치 시스템


  • Frequency Range 20 MHz – 40 GHz
    No. of channel 8 ch
    VSWR 1.5:1 maximum
    Max. RF Input Power +20 dBm (20 MHz – 100 MHz) / +30 dBm (100 MHz – 4300 MHz)
    RF Connector SMA female
    Switching Speed 15 us (after command is received and processed)
