실시간 TDR 측정
N1000A DCA-X
• DCA-X 플랫폼은 메인프레임과 유연한 테스트를 위한 다양한 모듈로 구성
• DCA-X 시리즈는 일관성과 유연성이 뛰어나 어떤 측정에서도 높은 정확도 보장
• 투자 보호를 위해 최신형 모듈 외에도 오래되어 단종된 옵티컬, 전기 및 TDR 모듈까지 지원
• 50 fs 수준의 낮은 지터, 275 uV 수준의 낮은 노이즈로 최대 110 GHz의 대역폭 테스트 가능
• 샘플 레이트는 최대 250 kSa/s이고 최대 16개 채널을 지원하여 높은 테스트 처리량
• 정밀 옵티컬, 전기 및/또는 TDR/TDT/S-파라미터 분석을 위한 플러그인 모듈로 맞춤 설정 가능
| 최고 분해능의 TDR/TDT 측정
| 대역폭 |
100 GHz |
| Input Type |
2.92 mm |
| 최대 샘플링 속도 |
Up to 250 KHz |
| 어플리케이션 |
NRZ
PAM4 |
| Channels |
Up to 16 electrical/optical channels |
| Module Type |
DCA-X Mainframe supported electrical, optical, and TDR modules |
| Supported Filter Range |
Up to 130 GHz/80 GBd |
| 운영 체제 |
Windows 10 |
| 유형 |
Equivalent-Time |
| TDR/TDT modules
| N1055A |
35/50 GHz, 2/4 port, TDR/TDT remote head |
| N1055A-FS1 |
Fast sampling, mandatory option |
| N1055A-32F |
35 GHz, 2 channel remote head, 2.92 mm, female |
| N1055A-32M |
35 GHz, 2 channel remote head, 2.92 mm, male |
| N1055A-34F |
35 GHz, 4 channel remote head, 2.92 mm, female |
| N1055A-34M |
35 GHz, 4 channel remote head, 2.92 mm, male |
| N1055A-52F |
50 GHz, 2 channel remote head, 1.85 mm, female |
| N1055A-52M |
50 GHz, 2 channel remote head, 1.85 mm, male |
| N1055A-54F |
50 GHz, 4 channel remote head, 1.85 mm, female |
| N1055A-54M |
50 GHz, 4 channel remote head, 1.85 mm, male |

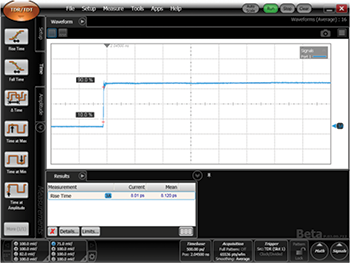

| Risetime, 8ps

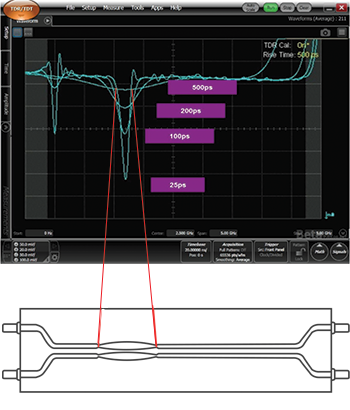

| Risetime에 따른 임피던스 측정 예
