경제적이고 편리한 TDR 측정

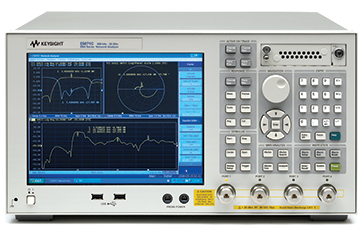

E5071C-TDR
네트워크/임피던스 분석기

Keysight사가 공급하는 고대역 네트워크/임피던스 분석기로서 고대역/고성능의 TDR 측정 기능이 포함되어 있습니다.
㈜제이스는 Keysight사의 공식 파트너로서 제품 공급과 기술 지원을 제공하고 있습니다.



One Box Solution : Signal Integrity 디자인과 측정을 위한 기능
• 주파수 구성 : 4.5, 6.5, 8.5, 14, 20 GHz
• 포트 구성 : 2, 4 포트
• 시간 도메인 (TDR)과 주파수 도메인 (S-parameter)을 실시간 동시 측정
• 편리하고 직관적인 GUI
• EYE 다이어그램 테스트
• 빠르고 정확한 측정용 E-Cal 지원
• ESD에 튼튼한 구조
• 최대 22 ps의 Rise Time

| 고속디지털 전송신호 측정을 위한 MOI및 셋업 파일 제공

표준규격   MOI 및 셋업파일 테스트문서
USB USB 2.0 제공 제공
USB 3.0 제공 제공
USB 3.1 제공 제공
USB C 타입 제공 제공
HDMI HDMI 1.4b 제공 제공
HDMI 2.0 - 제공
SATA v3.0 제공 제공
Displayport v1.2 b 제공 제공
v1.3 제공 제공
Alt 모드 출시 예정 출시 예정
MIPI™ D-PHY v3.0 - 제공
M-PHY v1.1 - 제공
이더넷 100 BASE-TX 제공 제공
10G BASE-T 제공 제공
10G BASE-KR 제공 제공
40G BASE-KR4 제공 제공
MHL v2.0 제공 제공
PCIe® v3.0 - 제공
Thunderbolt v0.9 제공 제공

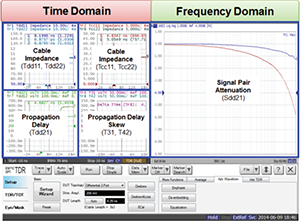

| 주파수영역과 시간영역의 동시측정

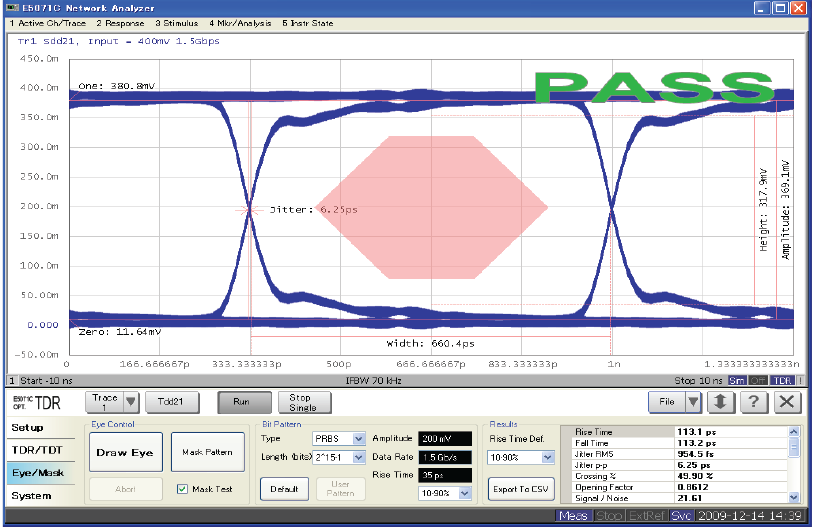

| Eye-Diagram 시뮬레이션

| 자료실

제    목 파일 다운로드
5G 주파수에서의 유전율 측정 AVI
IO Libraries Suite Downloads EXE
[동영상] TDR 측정의 기본 개념과 활용 방법 AVI
