SSD 측정 자동화 시스템
J-Link SSD
SSD 자동측정 시스템

SSD 기록장치 관련 제품 양산 시, 기능 및 품질측정을 자동화 해 주는 시스템으로서,
㈜제이스가 개발 및 공급하고 있습니다.

| Introduction

  • J-Link SSD 측정자동화 시스템은 다양한 SSD제품들에 대한 Function Test 자동화를 위해 J-Link Studio(측정자동화 Software Platform)를 양산용도에 맞춰 개발하였고, SSD 전원공급용 장치(DC Power Supply) 제어 및 Current 값을 모니터(Logging)하고, SSD의 측정 포인트(40ch)의 Switching System(DAQ)를 제어하여 해당 TP(Test Point)의 전압값을 모니터(Logging)하여 SSD의 양/불 판정 및 결과 리포트 자동생성하여 반복적이며 지속적인 양산측정에 최적화한 자동화 시스템입니다.

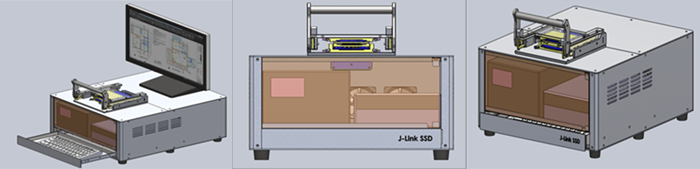

J-Link SSD 제품 이미지

| Configuration & Specification

  • - DC Power Supply : 3채널
  • - DAQ : 40채널
  • - Software J-Link Studio : 양산 Version
  • - Interface : USB / LAN
  • - JIG Fixture : Sliding Connection
  • - Controller : PC
  • - Display : 24 inch

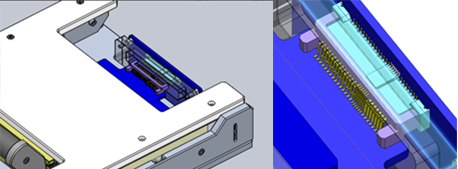

| JIG Fixture

SSD 와 측정시스템간 연결방식 : Back Panel PCB설계

Sliding Connection 및 Test Point Contact 방식

위와 같이 Sliding 방식 및 자동 contact 개념을 적용하여 SSD모델에 따른 양산 자동화 측정 시스템을 만족하고 있습니다.

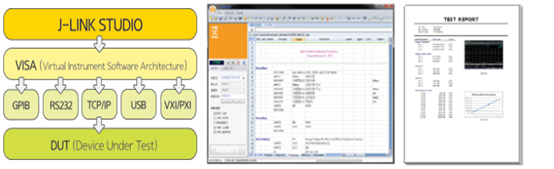

| Software

J-Link Studio을 양산용에 맞춰 반복적이며 지속적인 측정을 요구하는 양산 측정시스템 자동화 컨셉으로 측정 기능에 대한 정의가 되면, 그 기능에 대하여 Simulation 할 수 있는 다양한 계측 장비와 Stimulus 할 수 있는 장비를 구성하여 Functional Test System을 구성 할 수 있습니다.
Jays는 J-Link Studio 라는 Functioal Test System 전용 개발 Tool을 제공하여, 쉽고 간편하게 기능검사 프로그램을 구현 할 수 있습니다.
