다채널 배터리 충방전 검사시스템

| 소개

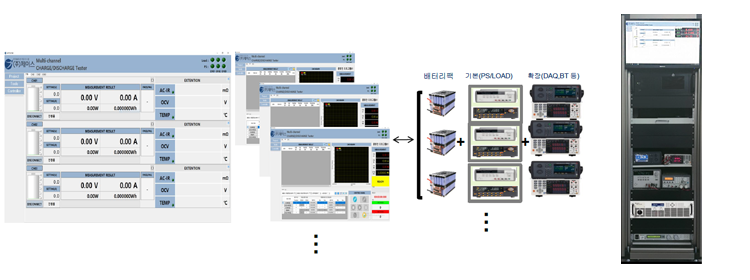

  • • 다채널 배터리 충·방전 검사시스템은 Power Supply, Electric Load 및 Battery를 하나의 Module로 구성하여, 다수 채널을 독립적으로 제어하여 충·방전 시험을 할 수 있는 검사시스템 입니다.
  • • 채널 별로 독립적으로 사용이 가능하며, H/W를 추가하여 멀티 채널로 시험 구성을 할 수 있습니다.

| 특징

  • • 채널 별 독립적 운용
  • • 사용자 별 설정 저장 관리
  • • 2가지 report 자동 저장(CSV, Graph)
  • • 다양한 통신 인터페이스 지원
  • • 하드웨어 확장을 통해 검사 항목 추가 가능

| 검사 내용

  • • 충·방전의 전압 및 전류 값 변화
  • • OCV, AC-IR 측
  • • CAN 통신을 통한 BMS 검사
  • • 절연저항 및 내전압 검사
  • • 배터리 온도 감시

| 사양

최대 채널 수 64 채널
충전 전압 범위 0 V ~ 100 V (확장 가능)
방전 전압 범위 0 V ~ 100 V (확장 가능)
측정 전압 분해능 0.01 V
충전 전류 범위 0 A ~ 40 A (확장 가능)
방전 전류 범위 0 A ~ 40 A (확장 가능)
측정 전류 분 0.01 A
측정 주기 1s ~ 무한대
기본 기능 OVP, OCP, 데이터 로깅, 실시간 모니터링
전압, 전류 값에 따른 PASS/FAIL 판정
CC 충전, CV 충전, CCCV 충전, CC 방전, CP 방전
확장 기능
(계측기 추가 필요)
AC-IR, 저전압 절연저항 검사
조도/비젼 센서를 이용한 LED 검사
LAN/CAN/RS-485를 이용한 BMS 통신 검
통신 인터페이스 TCP/IP, GPIB, RS-232, USB
환경 Windows 10,
.NET Framework 4.0 이상

| 자료실

제    목 파일 다운로드
[제품사양서] 다채널 배터리 충방전 검사시스템 PDF
