제품 정보
HIOKI 제품
| 모델 | 특징 |

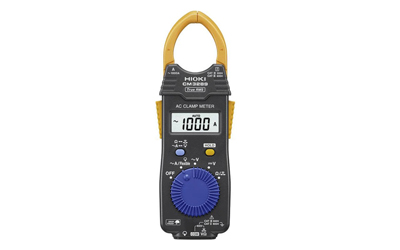

| CM3286 | |
| CM3286-01 | Bluetooth 무선기술탑재 |
| ※ 3상 전력은 50/60Hz에서 평형상태 및 왜곡이 없는 정현파를 상정한 지시값입니다. 불균형, 인버터 제어되는 삼상 라인에서는 정확한 측정이 어렵습니다. 또한 현저한 파형 왜곡으로 인해 위상(제로 크로스)검출이 불가능한 경우에는 측정 및 표시가 불가능합니다. ※ 역률 / 위상각은 전류 · 전압의 제로 크로스로부터 구한 값입니다. 현저한 파형 왜곡으로 위상(제로 크로스) 검출이 불가능한 경우에는 측정 및 표시가 불가능합니다. | |
| 측정 라인 | 단상, 3상 (평형, 파형 왜곡 없음) |
| 측정 항목 | 전압, 전류, 전압 / 전류 파형 피크, 유효 / 피상 / 무효 전력, 역률, 위상각 ※ 1, 주파수, 간이 단상 전력량 [CM3286-01 한정 ※ 2] 전압 / 전류 고조파 |
| 전압 | [측정 범위] 80.0 V~600.0 V, 단 레인지, 기본 정확도 45 - 66 Hz : ± 0.7 % rdg. ± 3 dgt. (주파수 특성 : 45~ 1 kHz, True RMS 정류) |
| 전류 | [측정 범위] 0.060 A~600.0 A, 3 레인지, 기본 정확도 45 - 66 Hz : ± 1.3 % rdg. ± 3dgt. (주파수 특성 : 45~ 1 kHz, True RMS 정류) |
| 전력 | [단상] 0.005 kW~360.0 kW 기본 정확도 : ± 2.0 % rdg. ± 7 dgt. (50/60 Hz 역률 = 1) [평형 삼상 3 선] 0.020 kW~623.5 kW 기본 정확도 : ± 3.0 % rdg . ± 10 dgt. (50/60 Hz 역률 = 1) [평형 삼상 4 선] 0.040 kW~1080 kW 기본 정확도 : ± 2.0 % rdg. ± 3 dgt. (50/60 Hz 역률 = 1) |
| 고조파 | [CM3286-01 한정 ※ 2] 전압, 전류에서 30 차까지의 고조파 레벨 / 함유율 / 총 고조파 왜곡율 |
| 기타 기능 | [위상각 ※ 1] 진행 -180.0 ° ~ 지연 179.9 °, 역률] -1.000 ~ 1.000 | [주파수] 45.0 Hz~999.9 Hz, 파고값, 위상, 최대 / 최소 / 평균값 표시, 오토 홀드, 전력량계 비교, 불평형 삼상 전력 추정 표시, 기타
| 방진 방수성 | IP54 (EN60529) 레버를 제외한 파지부, 젖을 경우 측정 도체로부터의 감전 위험 증가 |
| 통신 인터페이스 | Bluetooth® 4.0LE, iOS 단말 또는 Android 기기에 측정값 표시 |
| 전원 | 단 4 형 알칼리 건전지 (LR03) × 2, 연속 사용 시간 : 25 h (백라이트 OFF시) |
| 측정 가능 도체경 | φ46 mm, 턱 치수 : 92 W × 18 D mm |
| 치수 · 질량 | 82W × 241H × 37D mm, 450 g |
| 부속품 | 연결 코드 L9257 × 1, 단 4 형 알칼리 건전지 (LR03) × 2, 휴대용 케이스 C0203 × 1, 사용설명서 × 1 [CM3286-01 한정] 전파 사용상의 주의 × 1 |
| 표준 부속품 | |||
접속 코드 L9257 1.2 m |
휴대용 케이스 C0203 |
||
| 테스트 리드 옵션 | |||
| ※ L4930용 옵션 | |||
그래버 클립 9243 바나나 플러그 케이블의 선단에 장착, 빨강 검정 세트, 전체길이 196mm, CAT III 1000V |
연장 케이블 L4931 바나나 플러그 케이블의 길이 연장용, 1.5m |
악어클립 L4935 바나나 플러그 케이블의 선단에 장착, CAT IV 600V, CAT III 1000V |
부스바 클립 L4936 바나나 플러그 케이블의 선단에 장착, CAT III 600V |
마그네틱 어댑터 L4937 바나나 플러그 케이블의 선단에 장착, CAT III 1000V |
접속 케이블 L4930 1.2 m |
테스트 핀 L4932 바나나 플러그 케이블의 선단에 장착, CAT IV 600V, CAT III 1000V |
테스트 핀 L4938 바나나 플러그 케이블의 선단에 장착, CAT III 600V |
브레이커 핀 L4939 바나나 플러그 케이블의 선단에 장착, CAT III 600V |
마그네틱 어댑터 9804 L9438 등 전압코드 선단에 장착・빨강/검정세트 |
||
| 클램프용 어댑터 | |||
클램프 온 어댑터 9290-10 1000 A를 1/10로 낮추는 CT 전력계에 사용 가능한 위상특성 |
|||
| 테스트 리드 | |||
테스트 리드 L9207-10 90 cm |
|||
| 소프트웨어 | |||
GENNECT Cross 무상 측정과 기록을 반복하는 업무의 효율화 트러블 시의 데이터 연계기능＆리포트 작성 Android 버전, iOS 버전, Windows 버전 |
|||
