|SP3000

home 제품 정보 HIOKI 제품

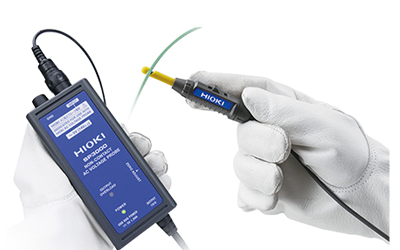

AC비접촉 전압 프로브 SP3000

  • 메모리 하이코더나 오실로스코프의 파형관측에 , 피복 위에서 끼워 넣는 것만으로 전장(電装)신호를 시각화
  • 차량 탑재 전장계 신호를 측정하고, LIN신호 등의 통신신호를 보충

| 제품 번호(발주 코드)

특징
SP3000-01 SP3000, SP9001 세트품
※본체에는 입력 유닛 등의 전용옵션이 필요합니다.
※입력 코드 등의 각종 공통옵션은 별도로 구입하여 주십시오.

| 프로브 앞쪽 끝부분 : AC전압 프로브 SP9001

측정방식 결합 정전 용량 취소방식 (나도체(裸導体)에 사용 금지)
측정 가능 재료 피복선, φ 1.0 mm ~ φ 2.5 mm
최대 입력전압 실효값 : 30 Vrms 이하, 최고점값: 42.4 Vpeak 이하
치수·질량 15.0W × 13.9H × 77.4D mm, 52 g, 케이블 길이1 m

| 측정회로 본체 : AC 비접촉 전압 프로브 SP3000

정격 측정전압 5 Vrms (14.14 Vp-p)
출력 비율 1 V / V
시작 시간 4.5 μs 이하
주파수대역 10 Hz~100 kHz (-3 dB)
전압측정 정확도 ± 2.5% rdg. ± 1% f.s. (0.5 Vrms ~ 5 Vrms)
피측정 재료의 영향 ± 5% rdg. (완성 바깥지름φ1.0~2.5 mm, UL1007, UL1015, AV, AVS, AVSS에 준거한 재료에서)
전원 (1) USB 버스파워(bus power) (USB-mini단자:DC 5 V), 1.5 VA
(2) AC어댑터 Z1013 (AC 100~240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (AC 어댑터포함)
출력 절연 BNC단자 (계측기 연결부분), 출력저항: 50 Ω
치수·질량 120W × 25H × 55D mm, 160 g, 케이블 길이 1.5 m
부속품 GND 연결케이블(1.5m) ×1, 악어클립 ×1, USB케이블(1.5m) ×1, 사용설명서×1

| 옵션

사용 가능 제품
※ 9804-02는 SP3000에 부속된 GND 접속 케이블 선단에 장착하여 사용할 수 있습니다
AC어댑터Z1013

AC 100~240 V
마그네틱 어댑터 9804-02

측정 코드 선단에 장착, 검정1개, φ11 mm
휴대용 케이스 C1011

옵션 수납 가능
