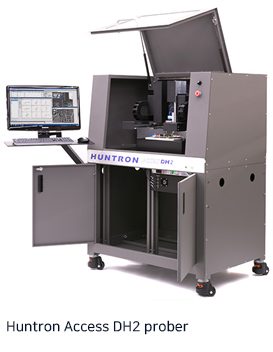

듀얼 헤드 Flying Probe 시스템
Access DH2 Prober는 두 지점 간의 인터페이스가 필요한 저용량 PCA 테스트에 가장 적합한 듀얼 헤드 Robotic Flying Probe 시스템입니다. Access DH는 랙 마운트 형 PC 및 기타 테스트 계측기 밑에 충분한 공간을 갖춘 자체 캐비닛을 의미합니다. Access DH2의 개방형 아키텍처 설계로 인해 다양한 프로브 테스트 방법을 사용하여 플라잉 프로브 기술을 활용할 수 있습니다.
Access DH2는 전통적인 Huntron Tracker 제품과 함께 사용할 수 있으며, 기존의 테스트 장비 (DMM, 오실로스코프, 스펙트럼 분석기 등) 또는 바운더리 스캔과 같은 특수 테스트 카드로 작업 할 수 있습니다. Access DH2 디자인은 수동 가이드 프로브 어플리케이션을 자동화하는 플러그 앤 플레이 방식을 허용합니다.
Access DH2 Prober Specification | Access DH2 |
---|---|
Number of Test Heads | 2 |
Maximum Board Under Test Size | 27" x 23" (68.6cm x 58cm) |
Maximum Probing Area | 19" x 12" (48.3cm x 30.5cm) |
Maximum Board Component Height | 4.8" (12.2cm) |
Dimensions | 47” W x 61.5” H x 35.75” D (w/handle) (119.4cm W x 156.2cm H x 90.8cm D) |
Cabinet Internal Dimensions | 45" W x 29" H x 33" D (114.3cm W x 73.6cm H x 83.8cm D) |
Accuracy and Resolution | 0.0003937" (±10 microns) for Top Slot (6" above plate) at 0.00002" (0.4 microns) |
Included Accessory | Part Number |
---|---|
Huntron Workstation CD | Part number 06-5228 |
Manual on CD | Part number 06-5217 |
4 Common leads | Part number 98-0043 |
Common Lead with Ferrite Bead (EMI reduction) | Part number 98-0227 |
Power cord | Part number 98-0015 |
USB Cable | Part number 98-0418 |
Tool Kit | Part number 98-0452 |
Rotating Board Holder Kit | Part number 98-0579 |
Probe Kit | Part number 98-0655 |
Video Microscope | Part number 98-0693 |
