Solid State RF Switch System
RFX-08S
| RFX-08S Solid State RF Switch System
Electrical Characteristics |
Frequency Range |
20 MHz – 4.3 GHz (주파수 확장 가능) |
No. of channel |
8ch |
Impedance |
8ch |
VSWR |
1.5:1 maximum |
Insertion Loss |
2.5 dB maximum 20 MHz–1000 MHz |
3.0 dB maximum 1000 MHz–2000 MHz |
3.5 dB maximum 2000 MHz–3000 MHz |
4.5 dB maximum 3000 MHz–4300 MHz |
Isolation |
70 dB minimum to 2GHz |
50 dB minimum to 4.3GHz |
Max. RF Input Power |
+20 dBm (20 MHz – 100 MHz) |
+30 dBm (100 MHz – 4300 MHz) |
RF Connector |
SMA female |
Analog I/O |
Isolated MOS-FET Optical I/O |
Output 8Port, Input 1Port |
DC 60 V, 500 mA maximum |
15Pin D-Sub female Connector |
Switching Speed |
15 us (after command is received and processed) |
General Characteristics |
Line Input |
200 VAC ~ 240 VAC, 50 Hz / 60 Hz |
Dimension |
(H) 43.6 mm, (W) 426 mm, (D) 450 mm |

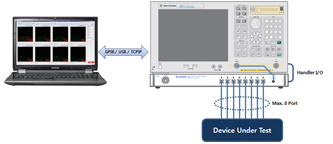

Remote Interface |
Direct Digital I/O (from Network Analyzer) |
