DC 전원 공급기 EX-TB 시리즈

  • Switching Type Programmable DC Power Supply

  • 고성능 고효율의 Compact한 사이즈의 제품
  • EX-TB Series는 벤치탑 사이즈로 고성능, 고효율 단일 출력의 직류전원 Programmable DC Power Supply입니다. RS-232C, RS-485(RJ-45 Type) Remote Interface를 통한 제어를 위해 SCPI Protocol을 제공합니다. EX-TB Series는 산업현장, 연구소, 교육센터기관 등 여러분야에 걸쳐 사용이 가능한 제품입니다.

| 제품특징

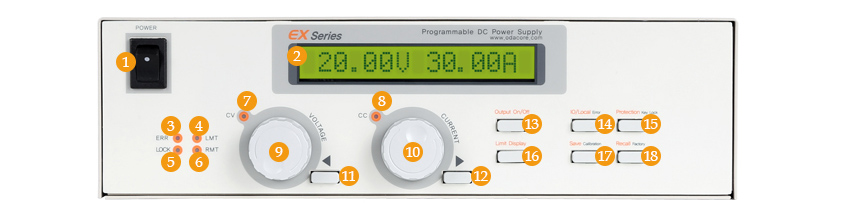

EX-TB 시리즈 디테일
  • 1. 전압 Cursor 또는 메뉴변경 Key
  • 12. 전류 Cursor 또는 메뉴변경 Key
  • 13. 출력전압/전류 ON/OFF
  • 14. IO/Local설정 및 Error Display Key
  • 15. Protection 설정 및 Front-panel Lock Key
  • 16. 전압/전류 설정값 Display Key
  • 17. Save 또는 Calibration Key
  • 18. Recall 또는 Factory Key
  • 1. 메인전원 ON/OFF 스위치
  • 2. 16Char 타입 LCD Display
  • 3. Error 램프
  • 4. Limit Display 램프
  • 5. Key Lock 램프
  • 6. Remote Interface 램프
  • 7. CV 램프
  • 8. CC 램프
  • 9. 전압 조정 Encoder
  • 10. 전류 조정 Encoder
  • Calibration 기능제공 (수동 및 PC기반)
  • Panel Lock 기능제공
  • Memory Store & Recall 기능 제공(10개 저장 가능)
  • Output ON/ OFF 기능 제공
  • Limit Display 기능 제공
  • 11가지의 다양한 Factory Mode 제공
  • RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)
  • Bench top size for up to 2.4KW power with 265mm(W) x 75mm(H)/150mm(H) x 404mm(D)
  • 4-Digit Display Resolution
  • 16×1 Big-Char Type LCD Display 장착
  • 전압 및 전류 각각 조정 엔코더 제공
  • OVP (Over Voltage Protection), OCP (Over Current Protection) Protection Mode 제공
  • UVL (Under Voltage Lock), OVL (Over Voltage Lock), UCL (Under Current Lock), OCL (Over Current Lock)

COMPACT SIZE EX-TB Series는 EX Series보다 더 작은 Size로 개발 되었습니다.
벤치탑 사이즈에도 불구하고 EX Series와 같은 사양을 가지고 있습니다.
PROTECTION MODE OVP, OCP 보호 Mode는 사용 중 과전압, 과전류가 출력 되었을때 출력을 차단하여 부하원을 보호합니다.
사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.
DUAL CONTROL ENCODER 전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤에 비해 보다 빠르게 설정을 가능하게 합니다.
처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.
MEMORY STORE & RECALL 전문엔지니어가 아니더라도, 미리 설정하여 저장해둔 메모리를 호출하는 기능으로 제품검사에 쉽게 활용할 수 있습니다. 또한 사용자는 미리 저장했던 메모리를 호출하는 기능으로 신뢰성 테스트 및 다른 테스트 등에 이 모델을 사용 할 수 있습니다.

| 제품 사양서

MODEL Voltage Current Watt
EX20-30TB 20 V 30 A 600
EX20-60TB 60 A 1,200
EX20-90TB 90 A 1,800
EX20-120TB 120 A 2,400
EX30-20TB 30 V 20 A 600
EX30-40TB 40 A 1,200
EX30-60TB 60 A 1,800
EX30-80TB 80 A 2,400
EX50-12TB 50 V 12 A 600
EX50-24TB 24 A 1,200
EX50-36TB 36 A 1,800
EX50-48TB 48 A 2,400
EX60-10TB 10 V 10 A 600
EX60-20TB 20 A 1,200
EX60-30TB 30 A 1,800
EX60-40TB 40 A 2,400
EX80-7.5TB 80 V 7.5 A 600
EX80-15TB 15 A 1,200
EX80-22.5TB 22.5 A 1,800
EX80-30TB 30 A 2,400
EX100-6TB 100 V 6 A 600
EX100-12TB 12 A 1,200
EX100-18TB 18 A 1,800
EX100-24TB 24 A 2,400
EX150-4TB 150 V 4 A 600
EX150-8TB 8 A 1,200
EX150-12TB 12 A 1,800
EX150-16TB 16 A 2,400
EX200-3TB 200 V 3 A 600
EX200-6TB 6 A 1,200
EX200-9TB 9 A 1,800
EX200-12TB 12 A 2,400
