|LF 시리즈

home 제품 정보 ODA 제품

DC 전자로드 LF 시리즈

  • - 16 x 2 Big-Char Type LCD Display
  • - 5-Digit의 정밀한 Resolution
  • - Protection : OVP, OCP, OPP, OTP, OVR, OCR
  • - 다양한 Mode 제공 : CC, CV, CR, CP, ON/OFF, Fuse/Battery Test, Short, Cycling, Dynamic
  • - Mode On시 디스플레이 페이지 변경으로 여러가지 데이터 확인(전압,전류,전력,시간 등)
  • - Input ON/OFF Key
  • - 전면 판넬 잠금 기능
  • - V-Sensing 제공
  • - 우수한 Load 및 Line regulation
  • - 10개의 에러 메시지 저장 및 확인 기능
  • - Memory save and recall 기능(10개 저장 가능)
  • - Communication Interface : RS232, RS485 Standard(TCP/IP 옵션)

| 제품특징

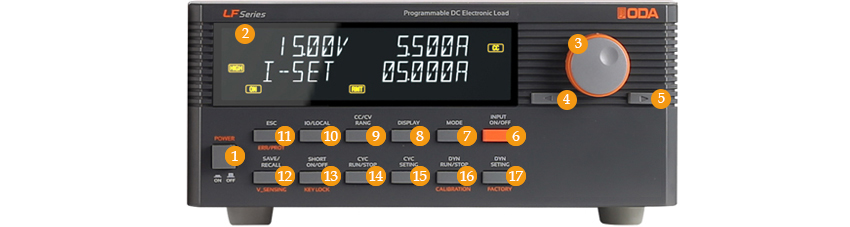

  • 1. 메인전원 ON/OFF 스위치
  • 2. LCD Display
  • 3. 설정 Encoder
  • 4. Cursor & 메뉴변경 Key
  • 5. Cursor & 메뉴변경 Key
  • 6. DC Input ON/OFF Key
  • 7. Test Mode 셋팅 Key
  • 8. Display Page 변경 Key
  • 9. CV/CC Range 셋팅 Key
  • 10. IO/Local 셋팅 Key
  • 11. Menu Escape Key
  • 12. Save/Recall & V-Sensing 셋팅 Key
  • 13. Short Mode & Key Lock 셋팅 Key
  • 14. Cycling Mode 동작 Key
  • 15. Cycling Mode 셋팅 Key
  • 16. Dynamic Mode 동작 & Calibration 셋팅 Key
  • 17. Dynamic Mode & Factory Mode 셋팅 Key
ON/OFF MODE 입력된 전원공급기의 전압상관 없이 일정한 전류를 ON/OFF 합니다.
자동차 하네스, 각종 전류 On/Off Test 사이클 설정을 손쉽게 합니다.
Operating range : 0~60A
Resolution : 1mA
On/Off Time : 100mS~250H 59M 59S 990mS(10mS Unit)
Repeat : 1~65500회
FUSE MODE 입력된 전원공급기의 전압상관 없이 일정한 전류를 유지하여 FUSE Test를 합니다.
자동차 Fuse, 각종 Fuse Test에 사용됩니다.
Operating range : 0~60A
Resolution : 1mA
Fuse Time : 100mS~250H 59M 59S 990mS(10mS Unit)
Fuse Time설정 및 Fuse의 단락시간 표시기능(10mS Unit)
BATTERY MODE 입력되는 배터리의 전압 및 용량 값을 계산하여 Battery 방전 테스트를 합니다.
배터리셀, 배터리팩, 배터리 방전 테스트에 사용됩니다.
Mode : CC, CR, CP
Operating range/Resolution : 위의 CC(hi Rang), CR, CP와 동일
End Volt : 1~150V(10mV unit)
End Cap : 0.1~6550AH(100mAH unit)

| 제품 사양서

LF_A(150 V)
MODEL Voltage Current Watt Size
LF150-A 150 V 30 A 150 213(W)*88(H)*470(D)
LF300-A 60 A 300
LF600-A 120 A 600
LF900-A 180 A 900 426(W)*88(H)*470(D)
LF1200-A 240 A 1200
LF1500-A 300 A 1500 426(W)*176(H)*520(D)
LF1800-A 360 A 1800
LF2100-A 360 A 2100
LF2400-A 420A 2400
LF3000-A 150 V 500 A 3 K 렉사이즈 (주문형)
별도문의
LF5000-A 800 A 5 K
LF10000-A 1000 A 10 K
LF15000-A 1500 A 15 K
LF20000-A 1500 A 20 K
그 외 용량은 주문형 제작
LF_B(300 V)
MODEL Voltage Current Watt Size
LF300-B 300 V 20 A 300 213(W)*88(H)*470(D)
LF600-B 40 A 600
LF900-B 60 A 900 426(W)*88(H)*470(D)
LF1200-B 80 A 1200
LF1500-B 100 A 1500 426(W)*176(H)*520(D)
LF1800-B 120 A 1800
LF2100-B 140 A 2100
LF2400-B 160 A 2400
LF3000-B 300 V 200 A 3 K 렉사이즈 (주문형)
별도문의
LF5000-B 250 A 5 K
LF10000-B 300 A 10 K
LF15000-B 500 A 15 K
LF20000-B 750 A 20 K
그 외 용량은 주문형 제작
LF_C(600V)
MODEL Voltage Current Watt Size
LF300-C 600 V 10 A 300 213(W)*88(H)*470(D)
LF600-C 20 A 600
LF900-C 30 A 900 426(W)*88(H)*470(D)
LF1200-C 40 A 1200
LF1500-C 50 A 1500 426(W)*176(H)*520(D)
LF1800-C 60 A 1800
LF2100-C 70 A 2100
LF2400-C 80 A 2400
LF3000-C 600 V 100 A 3 K 렉사이즈 (주문형)
별도문의
LF5000-C 140 A 5 K
LF10000-C 200 A 10 K
LF15000-C 300 A 15 K
LF20000-C 500 A 20 K
그 외 용량은 주문형 제작
