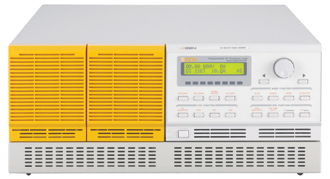

DC 전자 로드 LP 시리즈

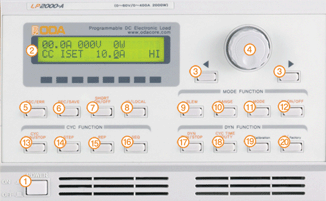

• 11 Mode 설정 Key
• 12 입력 전압/전류 On/Off Key
• 13 Cycling Run/Stop Key
• 14 Cycling Step 설정 Key
• 15 Cycling Repeat 설정 Key
• 16 Cycling Sequence 설정 Key
• 17 Dynamic Run/Stop Key
• 18 Cycling Time/Duty 설정 Key
• 19 A-Memory, Calibration 설정 Key
• 20 B-Memory, Factory 설정 Key

• 1 메인전원스위치
• 2 LED Display
• 3 좌, 우 Cursor Key
• 4 엔코더
• 5 ESC 및 Error 확인 Key
• 6 Recall 및 Save Key
• 7 Short On/Off Key
• 8 IO/Local Key
• 9 Slew 설정 Key
• 10 Range 설정 Key

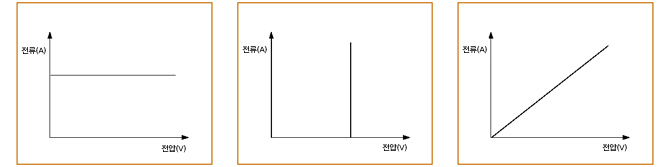

입력된 전원공급기의 전압에 관계없이 항상 일정한 부하전류를 유지함.

사용분야
1) 전원공급기 부하 레귤레이션 테스트, 배터리, SMPS DC Power, 아답터 등.
2) 전류 용량테스트
3) 전원 방전테스트 배터리, 캐피시터 등 충전소자
사용분야
1) 전원테스트 아답터, 각종 DC Power 등
2) 전원공급기 CC 회로 테스트
사용분야
1) 전원공급기 특성분석
2) 전원공급기 시등지연
3) 전원저항기 에뮬레이션

• 사용분야
  1) Inrush가 발생하는 코일 부하를 대처하여 전원에 Inrush 테스트
  2) 순간 전류 용량 실험 회로차단기 등의 순간적인 전류용량에 의해 작동하는 제품테스트
  3) 순간적이 Inrush 부하에 의한 충전소자 수명실험 배터리, 캐터시터 등 충전소자의 Inrush 부하로 인한 수명 단축 테스트

• Dynamic Mode는 고속으로 전류 및 번압 가변하여 가능하게 합니다. 0.1ms~4s의 1Cycle Time 셋팅과 6~9%의 Cycle Duty 셋팅으로 사용자가 원하는 pulse를 만들어 낼 수 있습니다.

• 사용분야
  1) On/Off 실험 여러가지의 전선, 하네스, 단자 등의 내구성 및 안전성 테스트
  2) 전류, 전압의 변화에 대한 전원 특성 변화 실험
  3) 충전소자 충전 및 방전 실험 배터리, 캐퍼시터 등 충전 및 방전 실험

• Dynamic Mode는 연속되는 여러가지 파형 구현을 가능하게합니다. 100개의 Step 셋팅과 50ms~86400s(24시간) 셋팅, On/Off 모드 지원으로 사용자가 원하는 여러가지의 파형을 구현합니다.

• 사용분야
  1) 빠른 Rising과 Falling의 속도를 요구하는 실험 전원의 inrush테스트, 회로차단기 용량 테스트
  2) 느린 Rising과 Falling의 속도를 요구하는 실험 DC Power, 아답터, 배터리 등의 수명 및 특성 테스트

• Slew Rate 기능은 전류, 전압의 Rising Falling의 속도조절이 가능합니다. 전류 LOW:10단계 HI:10단계 및 전압 9단계의 Slew Rate기능은 사용자가 원하는 Rising과 Faliing의 속도를 구현하게 도와드립니다.
