직렬 BERT 시리즈

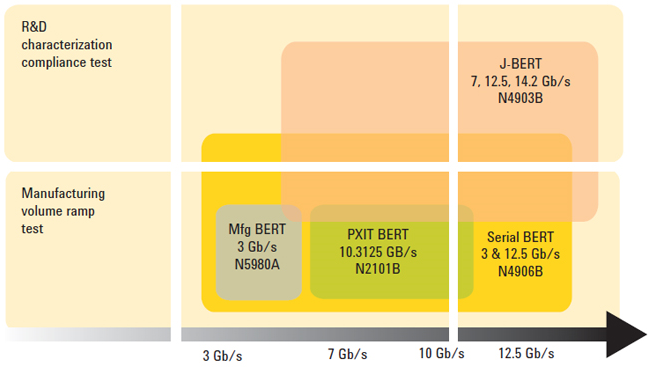

N4900 직렬 BERT 시리즈는 최대 12.5Gb/s까지 또는 경우에 따라 14.2Gb/s까지 정확하고 효율적인 특성분석과 제조 테스트가 가능한 제품군입니다.

N4900 직렬 BERT 시리즈 계측기는 뛰어난 신호 무결성과 분석 기능으로 PCI Express®, QPI, Hypertransport, USB3, SATA, FB-DIMM, Display Port, Fibre Channel, XFP/XFI, CEI, Infiniband-DDR, SONET, SDH, 10GbE 등 최대 12.5Gb/s의 다양한 어플리케이션과 기술에 적용되고 있습니다.

J-BERT N4903A 고성능 시리얼 BERT는 수신기의 응력을 가한 eye 테스트를 위한 완전한 내장형의 교정된 지터 주입을 제공합니다. 자동화된 호환 지터 허용 테스트를 통해 모든 인기 있는 시리얼 버스 표준을 신속하고 정확하게 특성 분석할 수 있습니다.

N4906B 시리얼 BERT는 예산에 민감한 텔레콤 디바이스 테스트에 대한 필요성을 해결해줍니다. N4906B 시리얼 BERT는 3.6Gb/s 및 12.5Gb/s 버전으로 제공됩니다.

최대 10.3125Gb/s의 광 송수신기 테스트 비용 최소화를 위한 제조 시리얼 BERT 최대 3.125Gb/s의 N5980A 제조 시리얼 BERT(비트 오류율 테스터)는 최소 1/6의 경비의 테스트 및 동급 BERT 솔루션의 테스트 비용과 전면판 크기의 최대 1/6 수준으로 송수신기를 테스트할 수 있습니다.

N2101B PXIT 제조 BERT는 최대 10.3125Gb/s의 광 송수신기 테스트용으로 설계된 PXI 모듈입니다.

키사이트 86100C Infiniium DCA-J와 함께 이러한 BERT는 시판 중인 가장 포괄적이고 정확한 지터 허용오차 및 분석 솔루션입니다.

N4903B 완전 지터 허용오차를 지원하는 최대 7Gb/s 및 12.5Gb/s의 J-BERT N4903B 고성능 시리얼 BERT

- 데이터 속도 150Mb/s~7Gb/s 또는 ~12.5 Gb/s의 패턴 발생기 및 오류 검출기
- >0.5 UI 교정, 호환 및 통합 지터 주입: RJ, RJ-LF, RJ-HF, PJ1, PJ2, SJ, BUJ, ISI, 정현파 간섭, SSC 및 잔여 SSC 우수한 신호 성능 및 감도
- 튜닝 가능한 호환 루프 대역폭으로 내장 클럭 데이터 복구
- 포워드 클럭킹 디바이스를 위한 가변 듀티 사이클의 HR(half-rate) 클럭킹
- RJ/DJ 분리, eye 다이어그램, eye 마스크, BER 컨투어, 자동화된 지터 허용오차, 패턴 캡처를 통해 BER, BERT Scan, TJ 측정
- 60블록 패턴 시퀀서를 사용한 PRBS 및 패턴
- 모든 옵션은 개조 가능하며 N4903A로부터 업그레이드 가능

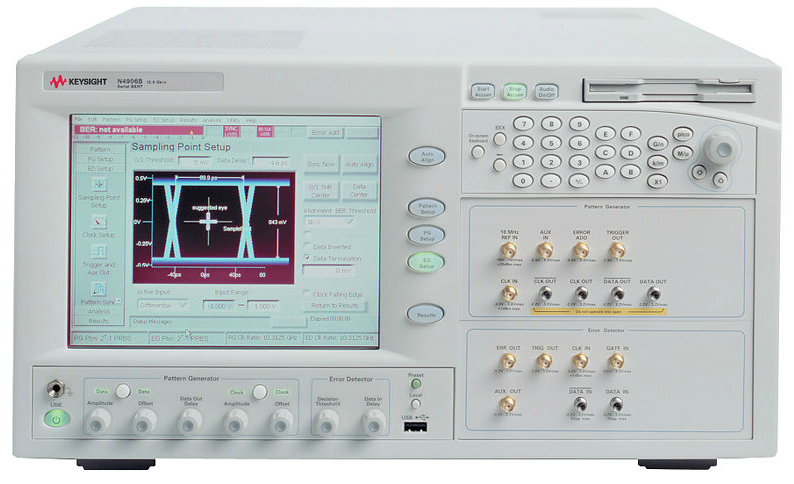

N4906B 직렬 BERT

- 3.6 Gb/s or 12.5 Gb/s pattern generator and error detector
- Fast Eye Mask Measurement for pass/fail testing (Option 101)
- < 50 mVpp input sensitivity
- Compatibility with existing remote commands, e.g. Keysight 71612, 86130A series and N4900 series

N5980A 전기/광 디바이스 제조용 3.125Gb/s 제조 직렬 BERT

- Dramatically simplified transceiver measurements that provide just the essential tests via the one page graphical user interface (running on an external Windows® XP PC via a USB 2.0 interface)
- Standard measurements at fixed rates between 125 Mb/s and 3.125 Gb/s
- Generation of Pseudo Random Bit Sequence (PRBS) polynomials and a K28.5 pattern at Low Voltage Differential Signal (LVDS) or Emitter Coupled Logic (ECL) levels
- Optical and electrical error injection (once or at selectable Bit-Error-Ratio)
- Analysis of gated Bit-Error-Ratio with display of the absolute number of errors and selectability of gate time
- Flexible connections to the device under test via 3.5 mm differential electrical coax connectors and/or standard optical SFP module plug-ins
- Full programmability of all graphical user interface features from another software program, making automation in manufacturing an easy task

N4960A 시리얼 BERT 32 및 17Gb/s

- 4 ~ 17Gb/s 또는 5 ~ 32Gb/s 구성에 사용 가능
- 최대 데이터 속도의 패턴 생성 및 에러 검출
- 지터 주입 기능을 지원하는 통합 클럭 소스
- PRBS 및 사용자 정의 가능한 패턴, 공통 telecom/datacom 테스트 패턴
- 원격 헤드로 신호를 DUT와 매우 가깝게 배치 가능
- USB 또는 GPIB를 통해 원격 제어

N4962A 시리얼 BERT 12.5Gb/s

- 내부 및 외부 클럭 시스템
- 0.5 ~ 12.5Gb/s 작동
- 다중 클럭 및 패턴 트리거

- 차동 또는 싱글엔드 입력 및 출력

- 프로그래밍 가능 출력 진폭 제어

- High-UI jitter 지터 주입으로 스트레스 eye 테스트 지원

- 선택 가능한 PRBS 패턴 길이, 마크 공간 밀도

- 로컬 푸시 버튼 및 GPIB 원격 인터페이스

N4965A 멀티채널 BERT 12.5Gb/s

- 모듈러 아키텍처는 1 ~ 5개의 발생기 또는 에러 검출기 헤드를 지원함

- 통합 4-tap 디엠퍼시스

- 프로그래밍 가능한 발생기 출력/검출기 입력 파라미터

- 투명한 지터 패스스루(pass-through)

- 스웹트 어그레서 채널 지연으로 누화 특성분석 지원

- N4980A로 BER bathtub 및 지터 허용오차 테스트

- USB 또는 GPIB를 통해 원격 제어

- 컴팩트 사이즈

N4967A 시리얼 BERT 시스템 40Gb/s

- 일체 완비형 클럭으로 40Gb/s 작동 지원(28GB/s 또는 25Gb/s 주문 옵션 이용 가능)

- 고속 클럭 옵션으로 22 ~ 44Gb/s의 연속 작동 지원

- 최대 데이터 속도에서 실제 PRBS 패턴 생성

- 차동 또는 싱글엔드 입력 및 출력 지원

- N4980A 소프트웨어에서 완전 지원됨

- USB 또는 GPIB를 통해 원격 제어

N4916B 클럭 더블러 옵션이 포함된 디엠퍼시스 신호 컨버터

- 0 ~ 12 dB의 프리 커서 1개와 포스트 커서 2개에 대한 조정가능한 디엠퍼시스

- 660 Mb/s ~ 10.5 Gb/s의 데이터 속도 지원

- non-balanced 패턴 허용

- 지터에 투명

- J-BERT N4903A/B, ParBERT 81250A 또는 다른 패턴 발생기에 프런트 엔드로 유연하게 활용됨

- 클럭 더블러 옵션(옵션 001)

- 작은 크기

- J-BERT N4903B를 통해 또는 독립형으로 프로그래밍 가능
