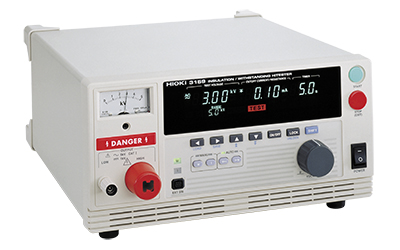

절연 내압 시험기 3159

  • 절연 (500/1000 V) / 내압 (트랜스 용량 100 VA) 연속 시험 자동 시험 모드로 절연 내압, 내압 절연 모두 연속 시험 가능
  • 수동 모드로 절연 시험 · 내압 시험 각각 개별 시험도 가능
  • 내압 모드, 절연 모드 각각 최대 10 가지의 시험 조건 저장
  • EXT I / O RS-232C 스테이터스 아웃을 기본 탑재

| 제품 번호

모델 특징
3159-02 220V 전원 공급 장치에만 해당

| 제품사양

3174 3159-02 3153
내압시험 출력전압 0.2V AC to 5.00kV AC AC 0~2.5kV/0~5.0kV 2Range 구성, 500VA (30분 정격) AC 0.2~5.00kV, 500VA(30분정격)
DC 0.2~5.0kV, 50VA (30분 정격)
전압설정방식 디지털 설정, 분해능(0.01 kV) 수동설정 디지털 설정, 분해능(0.01 kV)
파형/주파수 정현파, 50/60 Hz 전환 가능 전원파형/전원동기 정현파, 50/60 Hz 전환 가능
전류측정범위 0.01mA to 20.0mA
실효치 표시 (Digital)
0.01mA~120mA 평균치
정류 실효치 표시 (Digital)
0.01mA~100mA 평균치
정류 실효치 표시 (Digital)
측정레인지 10mA (분해능: 0.01mA),
20mA (분해능: 0.1mA)
2mA/8mA (분해능: 0.01 mA),
32mA (분해능: 0.1mA),
120mA (분해능: 1mA)
10mA (분해능: 0.01mA),
100mA (분해능: 0.1mA)
전압계 정확도 ±1.5%
판정방식 Window Comparator 방식(Digital 설정)
절연저항 정격전압 DC 500V/1000V DC 50V~1200V
정격측정전류 1mA~1.2mA 1mA
단락전류 4mA~5mA (500V), 2mA~3mA (1000V) 200 mA 이하
측정범위.정확도 0.5MΩ~999MΩ (500V) / 1MΩ~999MΩ (1000V)/±4% rdg.
1000MΩ~2000MΩ/±8% rdg.
0.1MΩ~9999MΩ, 4레인지,±4% rdg.(0.5~1000MΩ)
판정방식 Window Comparator 방식(Digital 설정)
타이머 설정범위 0.5~999s 0.3~999s
기타 모니터기능 출력전압.검출전류.측정저항
전원 100 to 240V AC, 200VA AC 220V, 800VA 100 to 120V, 200 to 240V AC, 1000VA
치수 및 질량 320W × 155H × 395Dmm, 15kg 320W × 155H × 330Dmm, 18kg 320W × 155H × 480Dmm, 18kg

| 옵션

입출력 코드
※ 9615는 표준부속품
※ 9637, 9638은 3174와 사용할 경우 CE비대응
RS-232C 케이블 9637

PC 연결용, 9pin - 9pin, 크로스, 1.8 m
싱글 리모콘 9613

시작/정지제어용, 1.5m
듀얼 리모콘 9614

시작/정지제어용, 1.5m
고압 테스트 리드 9615

빨강검정 각1개 세트, 1.5 m
기타
전기안전시험 소프트웨어 9267

PC제어용, 전기안전시험 소프트웨어
전기용품 안전법 규정의 검사기록 저장가능
절연・내압시험, 보호도통시험, 누설전류시험, 통전시험
