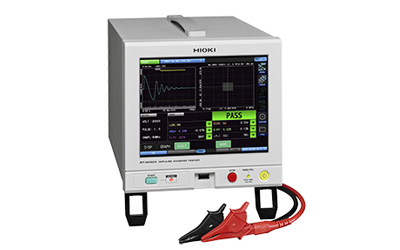

임펄스 권선 시험기 ST4030A

| 제품 번호

모델	특징
ST4030A
GP-IB, RS-232C는 옵션임 방전검출기능 ST9000은 임펄스 권선 시험기 ST4030,ST4030A의 공장출하옵션입니다. 추가를 원하시면 발주시에 지정해주십시오.


측정항목	임펄스 전압을 인가했을 때 얻을 수 있는 응답파형을 수치화 (LC・RC 값) 해, 양품 판정 AREA 값, Fulutter, Laplacian 등에 의한 파형 판정 절연파괴전압 시험기능을 탑재
인가전압	100 V~4200 V (설정 분해능：10 V 스텝) 최대 인가 에너지: 약 88 mJ
시험 가능 인덕턴스 범위	10 µH~100 mH
샘플링	200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 분해능: 12 bit, 데이터 수: 1001~8001 포인트 (1000 포인트 스텝)
전압 검출 정확도	[DC 정확도] ±5％ of setting, [AC 대역] 100 kHz： ±1 dB
판정방법	LC・RC값 판정, 파형판정, 방전판정 (ST9000 탑재시)
시험조건 테이블 수	255 (시험조건설정, 판정조건설정, 마스터 파형)
시험시간	약 60 ms (3000 V, 1 펄스, 판정OFF시의 참고값)
표시	8.4인치 SVGA 컬러 TFT 액정 (800 × 600 도트), 터치패널
인터페이스	표준 탑재: EXT.I/O, USB 호스트 (메모리), USB 디바이스 (통신용), LAN 옵션: RS-232C (Z3001), GP-IB (Z3000)
전원	AC100 V~240 V, 50 Hz/60 Hz, 80 VA max.A
치수·질량	215W × 200H × 348D mm, 6.7 kg
부속품	전원코드 ×1, 사용설명서×1, 어플리케이션 디스크 ×1, 사용시 주의사항 ×1

공장옵션
생산시에 탑재하므로 발주시에 지정해 주십시오.
방전검출기능 ST9000 노이즈에 묻힌 "미약한 부분방전"을 검출 HIOKI 오리지널 필터 탑재
입출력 코드
※ 주의: 케이블 기생성분의 영향 케이블 길이에 따라 응답파형이 변화합니다. 케이블 용량값을 일정범위내로 한 특주품은 별도로 문의해 주십시오.
클립형 리드 L2250 1.5 m	가공용 리드 L2252 최대정격전압 AC 4200 V peak, 2 m
PC 커뮤니케이션
GP-IB 인터페이스 Z3000	RS-232C 인터페이스 Z3001	GP-IB 접속 케이블 9151-02 2 m	RS-232C 케이블 9637 PC 연결용, 9pin - 9pin, 크로스, 1.8 m
