RF 프로브를 정확한 위치에 반복적으로 프로빙 하여 스펙트럼 분석기의 정확한 측정을 도와줍니다

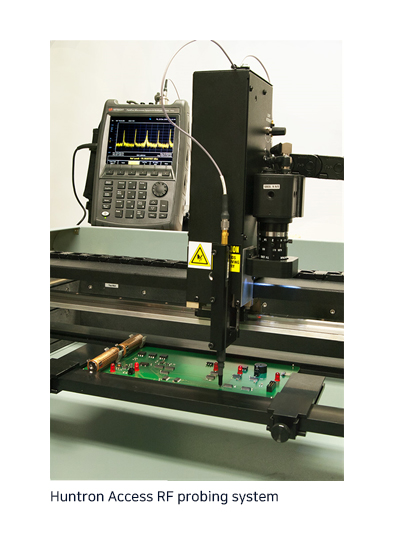

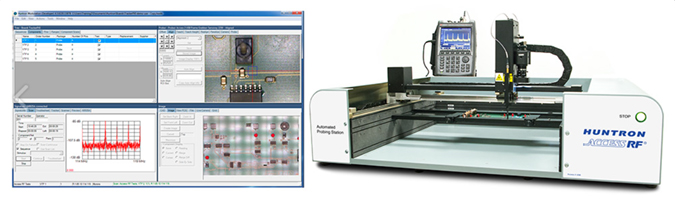

Huntron Access RF 시스템은 RF 신호의 안정적이고 반복 가능한 니어필드 측정을 제공합니다. 이 시스템은 Huntron Workstation의 통제하에 Huntron Access 2 Prober, Keysight 스펙트럼 분석기 및 RF프로브를 측정위치의 근처에 통합합니다. 이 조합은 필요한 곳에 "스니퍼 프로브"를 정확하게 배치하는 자동화 된 방법을 제공합니다.일반적인 어플리케이션에서 RF 회로의 단일 포인트 측정은 수동 조작과 조작자의 해석에 달려 있습니다. 반복 가능한 측정을 수행하려면 RF 프로브의 위치를 복제해야합니다. Huntron Access RF는 프로브 배치의 오류 및 프로브 포인트의 물리적 위치를 식별해야 하는 사용자불편을 제거합니다. 회로 기판 어셈블리 (PCA)에서 포인트를 측정 할 때, Huntron Access RF는 수동 방법보다 최소 10 : 1의 프로빙 시간 개선을 제공합니다.
액세스 RF 시스템으로 테스트하려면 테스트중인 PCA에 전원이 공급되고 기능 상태로 측정해야합니다. Access RF의 충분한 크기는 PCA에 대한 케이블 연결 및 연결을 허용 할 수있는 충분한 공간을 제공합니다. Prober에는 아래쪽에서 프로빙 영역에 쉽게 접근 할 수 있도록 베이스 플레이트 덮개가 있습니다.
액세스 RF는 진단 도구이며, EMC/EMI 적합성 테스트를 지원하지는 않습니다
Access RF Prober Specification | Access 2 |
---|---|
Number of Test Heads | 1 |
Maximum Board Under Test Size | 22" x 23" (56cm x 58cm) |
Maximum Probing Area | 18.2" x 22.4" (46.2cm x 56.9cm) |
Maximum Board Component Height | 4" (10cm) |
Dimensions | 36" W x 15.7" H x 29" D (91.44cm W x 39.88cm H x 73.66cm D) |
Accuracy and Resolution | 0.0007874" (±20 microns) at 0.0003937" (10 microns) minimum |
Frequency range (N9935A with N9935A-235 preamplifier using included probes) | 100 kHz to 3 GHz |
Speed | Approx. 40 test points/minute at 1 measurement/point |
Included Accessory | Part Number |
---|---|
Keysight N9935A Spectrum Analyzer | Part number 98-0694 |
Langer RF Probe Kit | Part number 98-0695 |
40GHz Gore RF Cable 48" | Part number 98-0697 |
Adapter N to SMA (connects to N9935A) | Part number 07-1487 |
Huntron Workstation CD | Part number 06-5228 |
Manual on CD | Part number 06-5217 |
Power cord | Part number 98-0015 |
USB Cable | Part number 98-0418 |
Tool Kit | Part number 98-0452 |
2 Crossbar Assemblies - 22" | Part number 98-0119 |
Slide Bar Extension | Part number 98-0132 |
4 Rotating Slide Bar Assemblies | Part number 98-0685 |
4 1" Rotating PCA Support Arms | Part number 01-3586 |
4 2" Rotating PCA Support Arms | Part number 01-3598 |
4 0.5" PCA Support Pins used with Rotating PCA Support Arms | Part number 01-3669 |
4 Wing Nuts used with Rotating PCA Support Arms | Part number 07-3317 |
PCA Support Kit | Part number 98-0167 |
2 Board Spacers (4 slot) | Part number 98-0292 |
3/32 Allen Wrench for Stop Blocks | Part number 98-0228 |
Video Microscope | Part number 98-0693 |
