자동화 된 테스트 어플리케이션을 위한 초정밀 플라잉 프로브 플랫폼
플라잉 프로브 기술은 수동으로 테스트 해야하는 인쇄 회로 기판 (PCB)의 테스트를 자동화하는 데 사용됩니다. Huntron Access Prober를 테스트 절차에 추가하면 테스트 시간이 현저하게 줄어들어 생산성이 향상됩니다. Access Probers는 마이크로 스텝핑 모터와 선형 레이저 인코더를 사용하여 정밀하게 프로브를 테스트 포인트에 정확하게 배치 할 수 있습니다. 가장 작은 SMD부품을 프로빙하는 것이 가능합니다.
Huntron Access Probers는 표준 프로브를 사용하거나 디자인의 사용자 정의 프로브를 추가하여 고유 한 테스트 프로세스를 자동화 할 수 있습니다.
Huntron은 PCB 크기 및 테스트 헤드 요구 사항에 따라 아래와 같이 세 가지 Flying Probe 시스템 구성을 제공합니다.
* 모델명 혹은 제품사진 클릭시 상세페이지로 이동됩니다.
Access Prober Specification | Access Prober | Access2 및 Access RF Prober | Access DH2 Prober |
---|---|---|---|

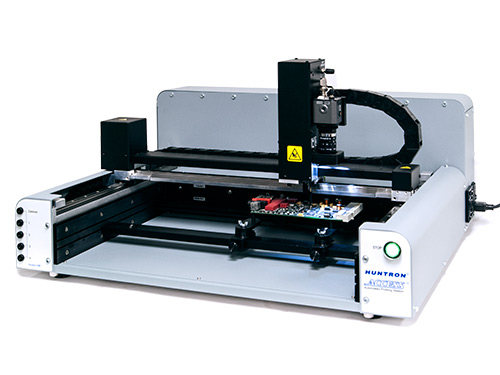

단일 헤드 플라잉 프로브 스테이션
정확한 PCA 프로빙을위한 탁월한 정확성 수년간의 내구성이 뛰어난 디자인 Huntron Tracker® 내부에서 구성 가능 |

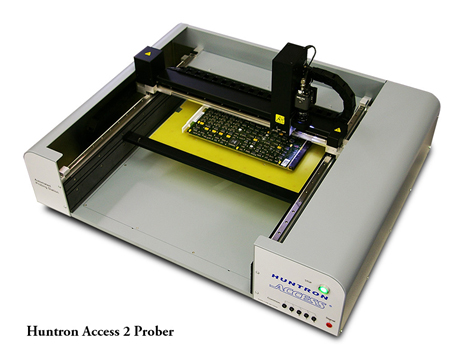

대형 포맷, 단일 헤드 플라잉 프로브 스테이션
현저한 정확성으로 더 큰 PCA를 정확하게 프로브수년간 지속 된 서비스 | 듀얼 헤드 플라잉 프로버 스테이션
PCA의 정확한 점대 점 프로빙 자동화 요구에 맞는 견고한 구조 Huntron Tracker® 내부에서 구성 가능 |
|
Number of Test Heads | 1 | 1 | 2 |
Maximum Board Under Test Size | 19.4" x 14" (49.3cm x 35.6cm) | 22" x 23" (56cm x 58cm) | 27" x 23" (68.6cm x 58cm) |
Maximum Probing Area | 15.3" x 12.9 " (38.9cm x 33.8cm) | 18.2" x 22.4" (46.2cm x 56.9cm) | 19" x 12" (48.3cm x 30.5cm) |
Maximum Board Component Height | 2.375" (6cm) | 4" (10cm) | 4.8" (12.2cm) |
Dimensions | 26.5" W x 13" H x 24.5" D (67.31cm W x 33.02cm H x 62.3cm D) | 36" W x 15.7" H x 29" D (91.44cm W x 39.88cm H x 73.66cm D) | 47” W x 61.5” H x 35.75” D (w/handle) (119.4cm W x 156.2cm H x 90.8cm D) |
Accuracy and Resolution | 0.0007874" (±20 microns) at 0.0003937" (10 microns) minimum | 0.0007874" (±20 microns) at 0.0003937" (10 microns) minimum | 0.0003937" (±10 microns) for Top Slot (6" above plate) at 0.00002" (0.4 microns) |
