Ethernet 10G BaseT RJ-45 Test Fixture Test Fixture

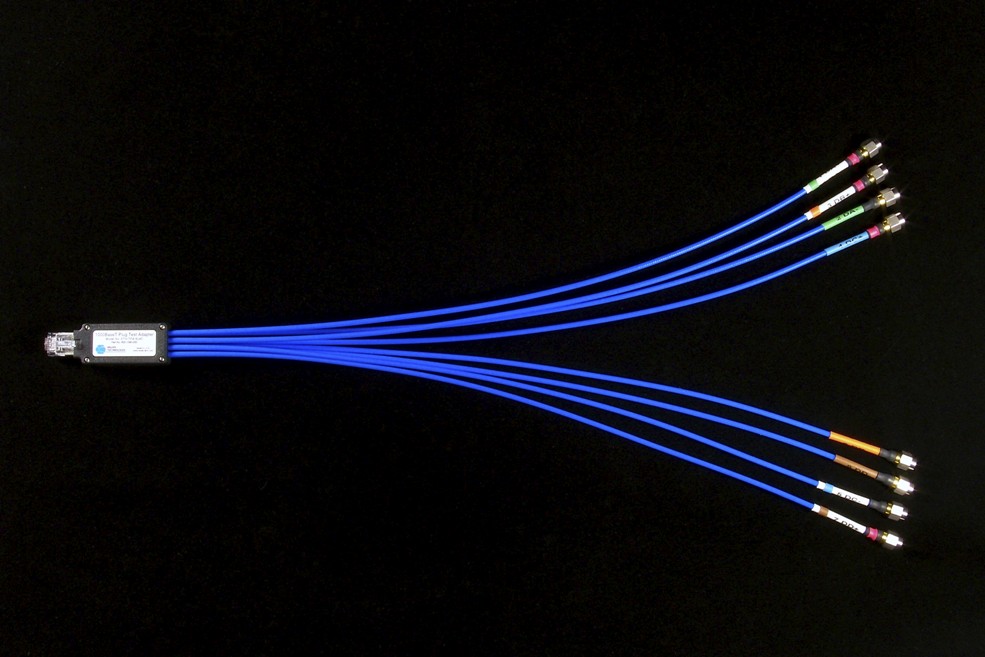

◀ RJ-45 10G BaseT Plug Test Fixture (kit # 640-0650-000)

The Ethernet 10G BaseT RJ-45 (8P8C) TPA Plug Test Adapter (ETH-TPA-RJ45) tests hosts to the requirements of the IEEE 802.3 specification. Construction of the test adapter follows the EIA/TIA-568 standard with regard to pin/pair assignments and color coding, specifically incorporating the T568A configuration.

| Key Electrical

• 10.0 Gb/s data rate supported
• Intra-pair and Inter-pair skew < +/- 6ps
• Differential Impedance 100 +/- 10.0 ohms
• Single Ended Impedance 50 +/- 5.0 ohms

| Key Mechanical

• 16" High performance .086" Flexible SMA coaxial cables
• All critical components are enclosed to facilitate robustness
• Coax cables are enclosed in a rotation compliant strain relief
• Coax cables are axially retained in the fixture enclosure

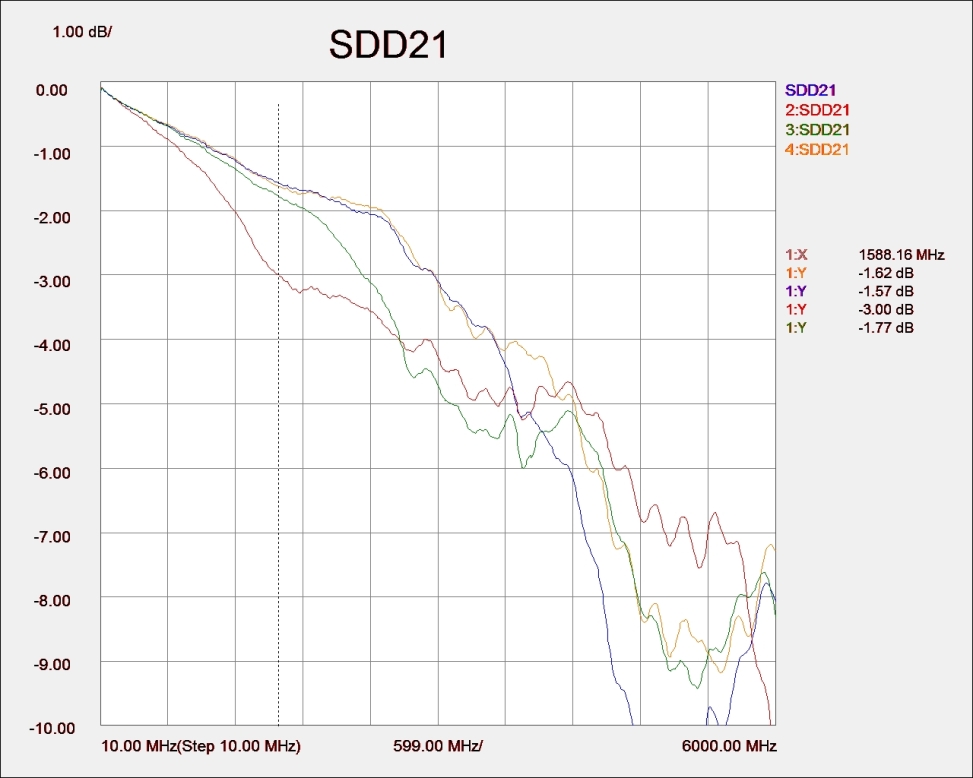

SDD21

Differential Insertion Loss (SDD21) RJ-45 Plug Test Fixture. Without fixture De-Embedding.

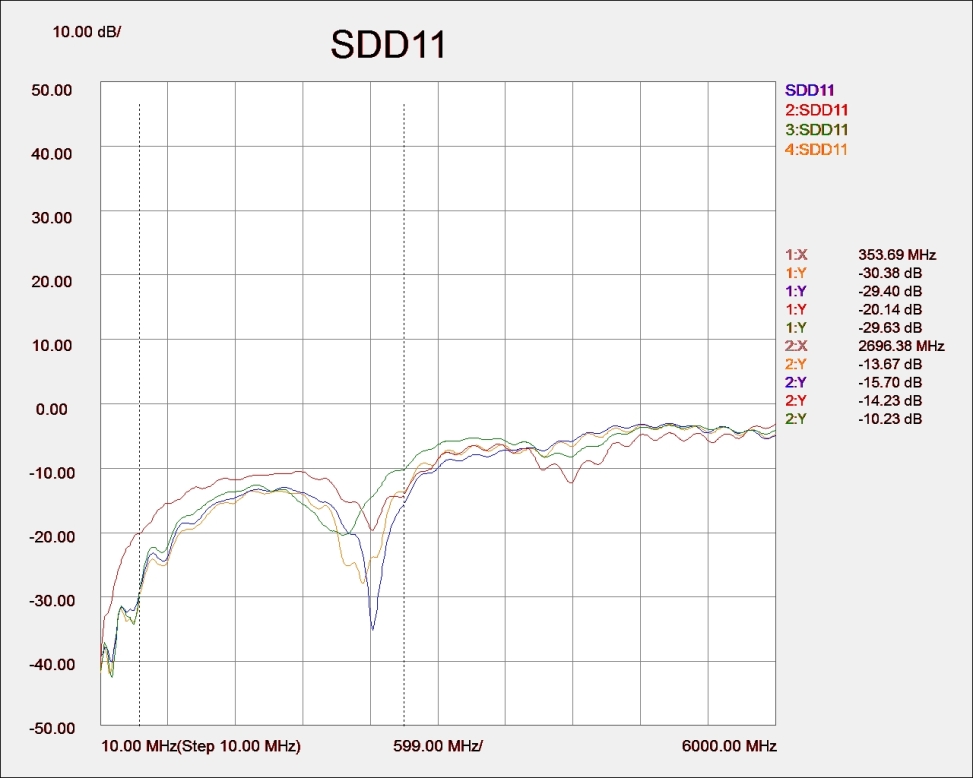

SDD11

Differential Return Loss (SDD11) RJ-45 Plug Test Fixture. Without fixture De-Embedding.

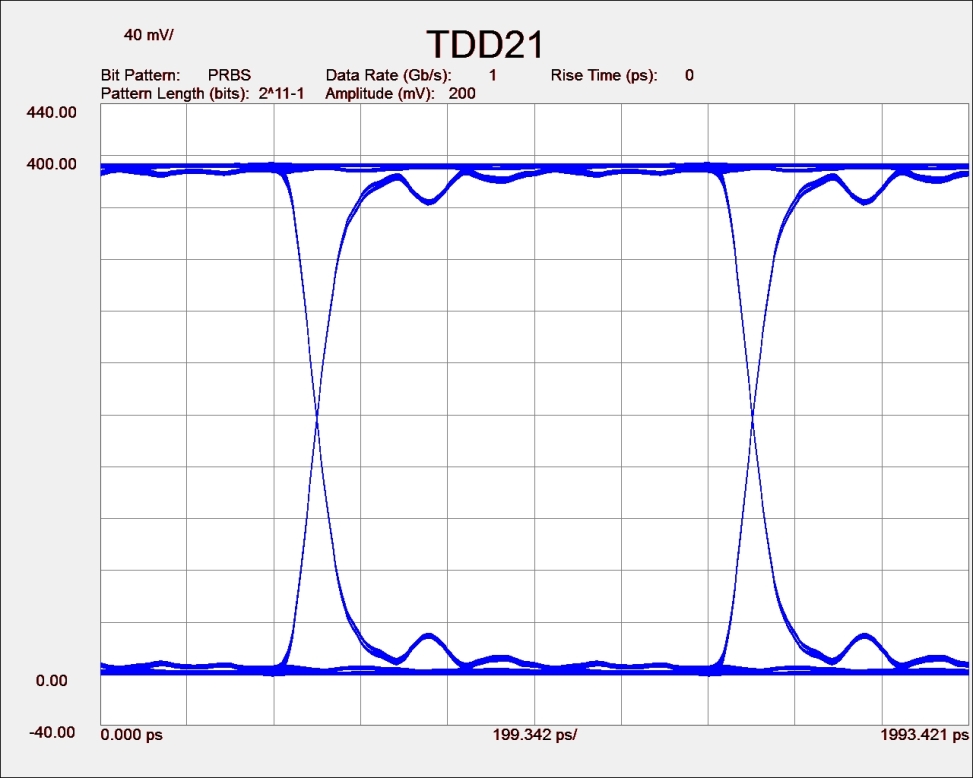

TDD21

1.0 Gbs Eye (PRBS 2^11-1) (SDD21) RJ-45 Plug Test Fixture. Without fixture De-Embedding.
